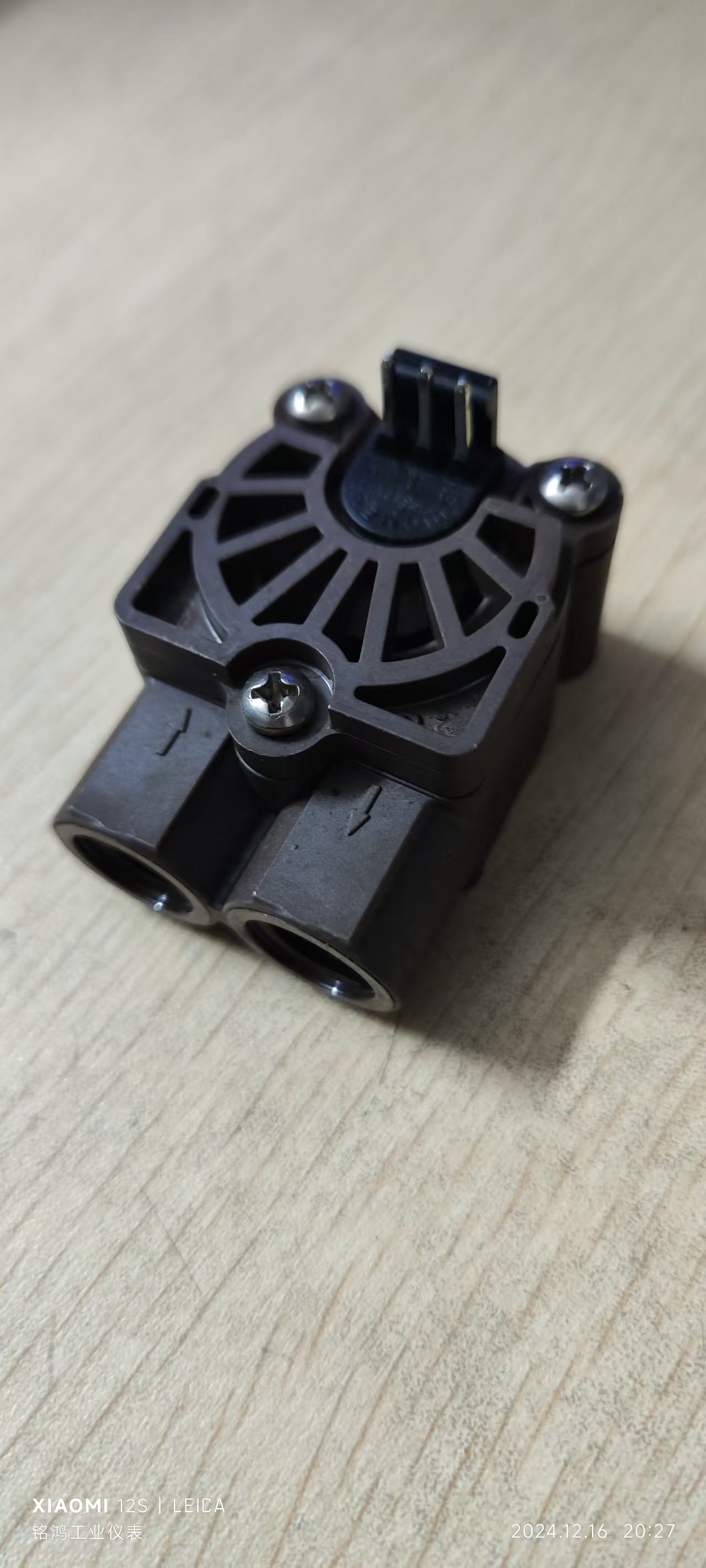

具體應用: 線性進出口，結構緊湊。

批準/標準 EN55014-1:00 + A1:01 + A2.02，EN + A11:04，IEC(ed. 2.0) ，EN，IEC(ed. 3.0) ，EN:95 + A1:01 + A2.05，IEC + A1:01 + A2.05(C**.ed 1.2) ，EN55014-2:97 + A1:01，EN:01，IEC:05(ed. 2)

材料: 外殼: PPS 40% GF

軸承銷: Inox 1.4305

噴嘴: Ø 1.0,1.2,2.0,2.5 mm PPS 40% GF

噴嘴: Ø 3.0,4.0 mm Inox 1.4305

噴嘴: Ø 5.6 mm 外殼

O 形環: MVQ (Silikon) FPM (Viton)/EPDM

應要求渦輪機: PVDF 2

磁鐵: 陶瓷 Sr Fe O (與介質接觸)

螺絲: Inox A2 PT 螺絲(十字槽)

技術資料:

流量: 0.041-15升/分鐘，取決于噴嘴直徑

連續運行: 渦輪 < 500轉

測量精度: +/-2.0%

重復: < +/-0.25%

溫度范圍: -10°C 至+ 100°C 14°F至212°F

壓力范圍: 20巴20°C290 psi/68°F

安裝位置: 水平

噴嘴尺寸: Ø 1.0,1.2,2.0,2.5,3.0,4.0,5.6 mm

電氣連接額定值:

電源：+3.8至+24 VDC

消耗：<8 mA

信號連接：脈沖霍爾開路集電極NPN

信號電壓：0 VDC GND（飽和<0.7 V）

信號負載：**20 mA

泄漏電流：**10μA

連接：PANCON MAS-CON  156毫升

信號：方波輸出

占空比：約50%

尺寸單位：mm：

水平位置為，當此側面朝上。

PANCON MAS-CON 156 MLSS

電阻

必須遵守的特殊規定

由流量計制造商應用于每個國家，例如CE、NSF、FDA和SK。各種介質

流經流量計的流量因應用而異。建議您咨詢

介質制造商是否

安裝和流量計對

介質本身（見材料）！

電子的

DIGEMESA電子電路總是經過設計的

用于DIGMESA流量計的操作。請

如果連接到其他電子電路，請注意以下事項：

流量計不提供輸出

電壓，但將信號端子切換到0V

接地（已啟動）或保持打開（未啟動）

之間必須有一個上拉電阻器

電源+和信號取決于電子電路！

我們保留為了技術進步而進行修改的權利。

01版FHKUC軟管接頭PXS 12/PXS 11#938-32xx/F03 EN第2-10頁

接口連接：示例Open Collector

測量曲線FHKUæ2.00mm（#/F03）

介質：水/**壓力：3.3巴

尺寸脈沖/升**小流速 單位升/分鐘線性啟動時**流量壓力損失巴

指定的值必須視為近似值。

每升脈沖數可能因介質和安裝而異。

我們建議根據完整的

安裝

測量提示

確保沒有快速脈動媒體運動

確保沒有反向壓力浪涌

確保系統中沒有空氣

保持壓力損失盡可能小

注意流量計的安裝位置

**小/**流量應在線性范圍內

所選流量計的

每隔適當的時間清潔系統

避免電流峰值

電源+、信號布線不正確

地面會破壞流量計

請勿機械加載電氣觸點

避免電氣觸點受潮

避免通過電纜進行雜散拾取（不要鋪設與高電流負載并聯的電纜）
